Componentes del sistema

Componentes del sistema

Qué hace cada pieza, dónde va y cómo se nota cuando falla.

Compresión

Acumulador de succión

Es un depósito en la línea de succión que atrapa el líquido que no alcanzó a evaporarse y lo devuelve al compresor poco a poco, mezclado con el vapor, en vez de dejarlo entrar de golpe. Protege al compresor del golpe de líquido, que es una de las formas más rápidas de romperlo.

Ver ficha →
Herramientas

Bomba de vacío

Saca el aire, el nitrógeno y la humedad del sistema antes de cargar refrigerante. Al bajar la presión, el agua hierve y sale como vapor. Un sistema con humedad forma ácidos y se daña.

Ver ficha →
Compresión

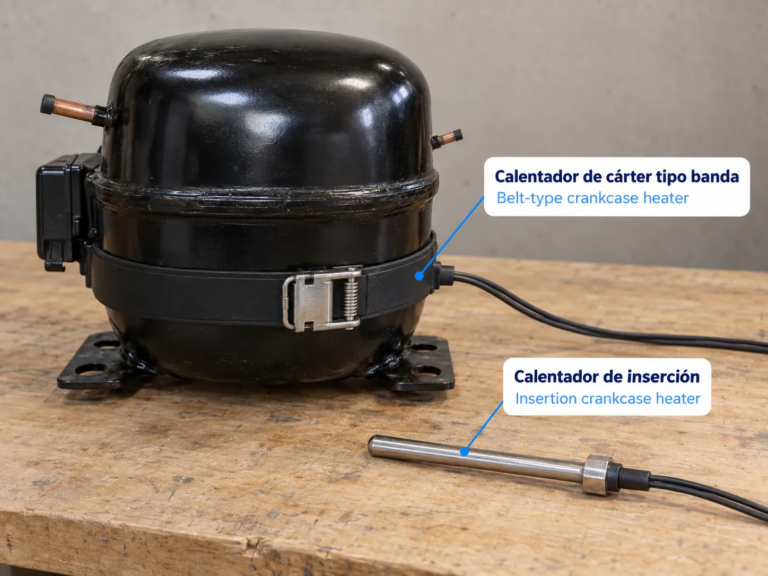

Calentador de cárter

Mantiene templado el aceite del cárter del compresor mientras el equipo está parado. Sirve para que el refrigerante no migre y se disuelva en el aceite durante las paradas largas: cuando eso pasa, al arrancar el aceite sale espumado y el compresor trabaja unos segundos sin lubricación de verdad.

Ver ficha →
Eléctricos

Capacitor

Ayuda a arrancar y a mantener girando los motores. El de marcha trabaja todo el tiempo. El de arranque solo actúa un instante al encender. El capacitor doble sirve al compresor y al ventilador a la vez.

Ver ficha →
Compresión

Compresor

Es la bomba del circuito. Aspira el vapor de baja presión que sale del evaporador, lo comprime y lo manda caliente y a alta presión hacia el condensador. Sin él, el refrigerante no se mueve y no hay ciclo. Comprime vapor, nunca líquido, y al mismo tiempo hace circular el aceite que lubrica sus propias piezas.Los tipos que salen en el cursoHermético: el motor y el mecanismo van sellados dentro de una carcasa soldada. No se abre ni se repara en campo: se sustituye entero. Es el que llevan casi todos los equipos residenciales y la refrigeración comercial ligera.Recíproco (de pistones): pistones y válvulas, como un motor pequeño. Al final de cada carrera queda un espacio muerto con gas atrapado que vuelve a expandirse, y ese gas re-expandido le quita sitio al vapor nuevo. Por eso el recíproco pierde rendimiento volumétrico en cuanto sube la relación de compresión.Scroll: dos espirales, una fija y otra que orbita, que van cerrando bolsas de vapor hacia el centro. No tiene válvulas de aspiración ni espacio muerto de cilindro. Hay dos montajes de carcasa que cambian el trabajo en campo: en la carcasa de baja, el motor va bañado en el vapor de succión frío, que lo refrigera al pasar por los devanados, y el cárter queda a presión de succión; en la carcasa de alta, el motor va en el gas de descarga caliente, trabaja con los devanados más calientes y el cárter queda a presión de descarga, por lo que esos equipos suelen necesitar separador de aceite o un sistema activo de retorno de aceite.Centrífugo: un impulsor que gira a mucha velocidad y lanza el vapor hacia fuera por fuerza centrífuga; esa fuerza es la que sube la presión, sin pistones ni espirales.Dónde te encuentras el centrífugo: el compresor centrífugo es propio de los enfriadores centrífugos, equipo comercial grande — edificios de oficinas, hospitales, centros de datos, universidades y plantas industriales. No aparece en aire acondicionado residencial ni en refrigeración comercial ligera. Los otros tres tipos sí los vas a ver a diario.

Ver ficha →
Condensación

Condensador

Rechaza al exterior todo el calor que el evaporador absorbió del local, más el que añadió el compresor al comprimir. El vapor caliente entra a alta presión, primero se desrecalienta, después condensa a líquido y sale con algo de subenfriamiento.

Ver ficha →
Eléctricos

Contactor

Es un interruptor grande que se cierra con una señal de bajo voltaje. Cuando el termostato pide frío, su bobina se energiza y los contactos mandan el alto voltaje al compresor y al ventilador de afuera.

Ver ficha →
Evaporación

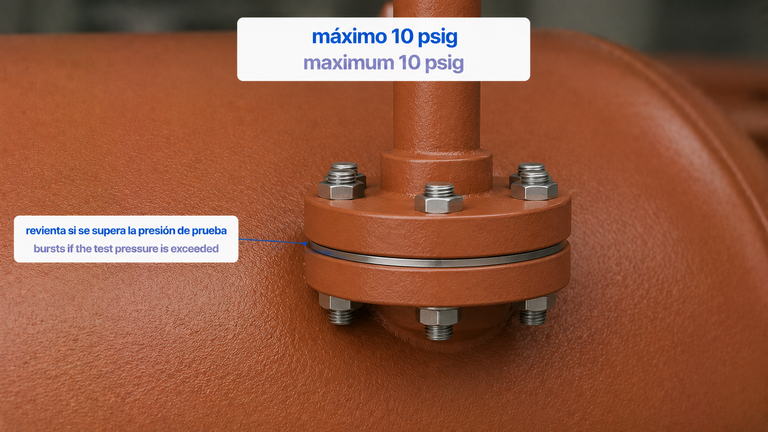

Disco de ruptura

Es la protección contra sobrepresión del enfriador. Una lámina calibrada que revienta a una presión concreta y deja salir el refrigerante antes de que el recipiente sufra. Es de un solo uso: cuando rompe, se sustituye.

Ver ficha →
Expansión

Dispositivo de expansión

Es el punto donde el refrigerante pasa de alta a baja presión. Regula cuánto líquido entra al evaporador: el justo para que hierva todo antes de la salida y al compresor le llegue solo vapor. Es el componente que decide el sobrecalentamiento.

Ver ficha →
Evaporación

Evaporador

Es el intercambiador donde el refrigerante líquido y frío hierve y absorbe el calor del aire o del agua que pasa por encima de él. Entra como una mezcla de líquido y vapor a baja presión y sale convertido en vapor con algo de sobrecalentamiento. El calor que se lleva de ahí es exactamente el frío que nota el cliente.

Ver ficha →
Condensación

Filtro secador

Retiene la humedad, los ácidos y las partículas que circulan con el refrigerante. Protege sobre todo dos cosas: el orificio del dispositivo de expansión, que se tapa con muy poco, y el compresor, al que el ácido se lo come por dentro. Es una pieza de sacrificio: se cambia, no se limpia.

Ver ficha →
Herramientas

Juego de manómetros

Mide la presión del lado de baja y del lado de alta. Con esas lecturas sabes cómo trabaja el sistema y calculas recalentamiento y subenfriamiento. También sirve para cargar, evacuar y recuperar.

Ver ficha →
Herramientas

Máquina de recuperación

Saca el refrigerante del sistema y lo guarda en un cilindro de recuperación. Así no se libera a la atmósfera. La ley exige usar un equipo certificado antes de abrir el sistema o desecharlo.

Ver ficha →
Condensación

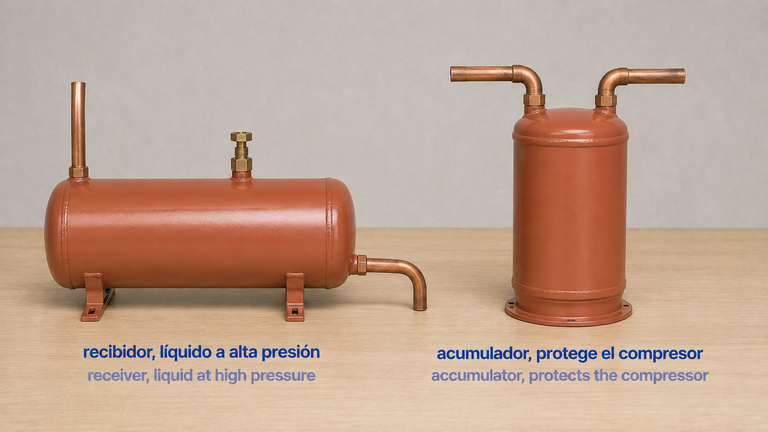

Recibidor

Es el tanque que guarda el refrigerante líquido que sale del condensador. Hace tres cosas: mantiene una reserva para cuando sube la demanda, garantiza que al dispositivo de expansión le llegue líquido y no burbujas, y da un sitio donde encerrar la carga cuando se hace un vaciado de servicio o un pump down automático.

Ver ficha →
Compresión

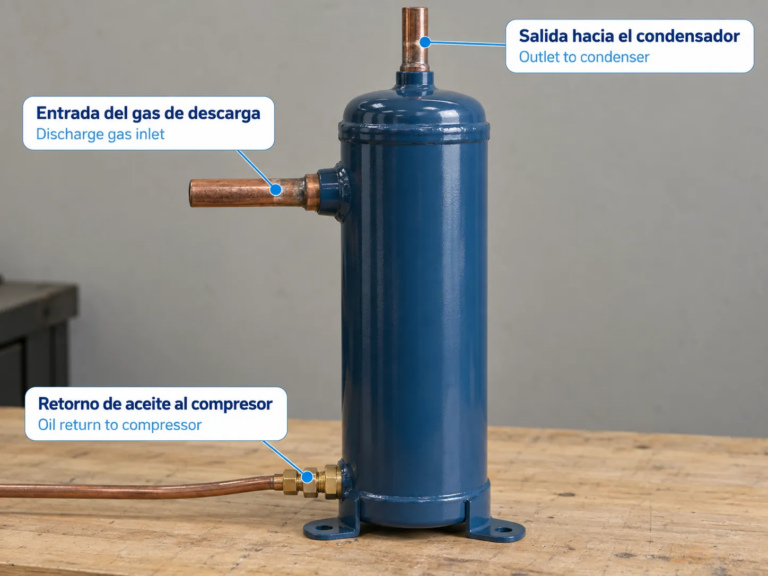

Separador de aceite

Saca de la descarga el aceite que se va arrastrado con el gas caliente y lo devuelve al cárter del compresor. Sin él, en sistemas grandes o con líneas largas, el aceite se queda dando vueltas por el circuito, se deposita en el evaporador y le baja el rendimiento, y el compresor se queda corto de lubricación.

Ver ficha →
Eléctricos

Termostato

Mide la temperatura del cuarto y le dice al equipo cuándo enfriar, calentar o mover aire. Lo hace cerrando circuitos de bajo voltaje. Es el control que usa el cliente.

Ver ficha →
Expansión

Tubo capilar

Es un tubo largo y muy delgado que baja la presión del refrigerante antes del evaporador. No tiene partes móviles. Funciona bien en una sola condición de trabajo.

Ver ficha →
Condensación

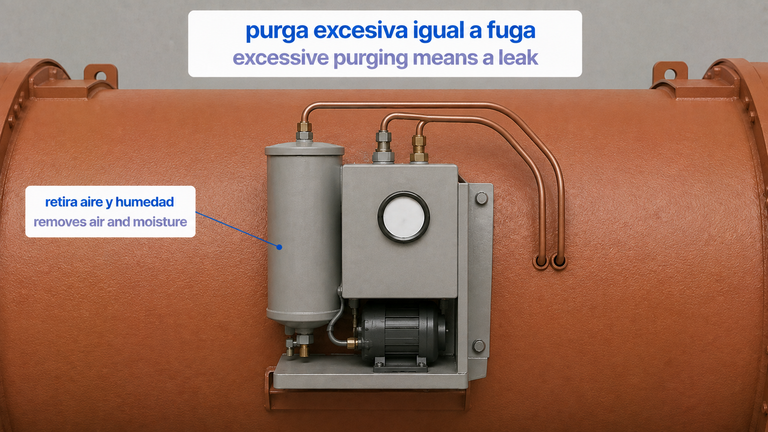

Unidad purgadora

Saca del enfriador el aire y los demás gases no condensables que se meten dentro, y devuelve al circuito el refrigerante que se iría con ellos. En un enfriador de baja presión esto no es un accesorio: el equipo trabaja por debajo de la presión atmosférica, así que una fuga mete aire hacia dentro en vez de dejar salir refrigerante.

Ver ficha →
Evaporación

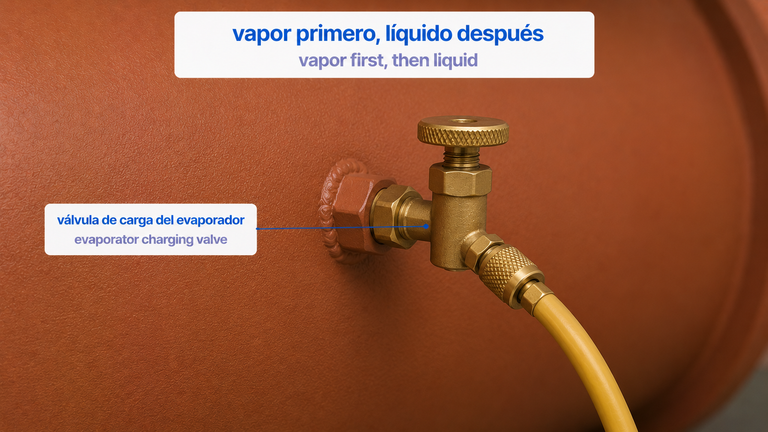

Válvula de carga del evaporador

Es la conexión por la que se mete refrigerante al evaporador del enfriador de baja presión. Tiene ficha propia porque en estos equipos cargar no se parece a cargar un split: el evaporador trabaja en vacío y por dentro de sus tubos circula el agua helada del edificio.

Ver ficha →
Expansión

Válvula de expansión termostática

Regula cuánto refrigerante líquido entra al evaporador. Lo hace según el recalentamiento a la salida del evaporador. Así el evaporador trabaja lleno sin mandar líquido al compresor.

Ver ficha →
Compresión

Válvula de inversión

Cambia el sentido del refrigerante en una bomba de calor. Así el equipo enfría en verano y calienta en invierno. También la usa el equipo para descongelar la unidad de afuera.

Ver ficha →
Herramientas

Válvula de servicio

Permite abrir o cerrar el paso del refrigerante y conectar los manómetros. En la unidad condensadora guarda la carga de fábrica hasta que la instalas. También sirve para aislar partes del sistema.

Ver ficha →
Herramientas

Válvula perforadora

Es una abrazadera con una aguja que perfora el tubo para dar un puerto de servicio donde no lo hay. Sirve para leer presiones, añadir refrigerante o recuperar la carga en un equipo sellado, normalmente un refrigerador doméstico o un equipo pequeño sin válvulas de acceso.

Ver ficha →
