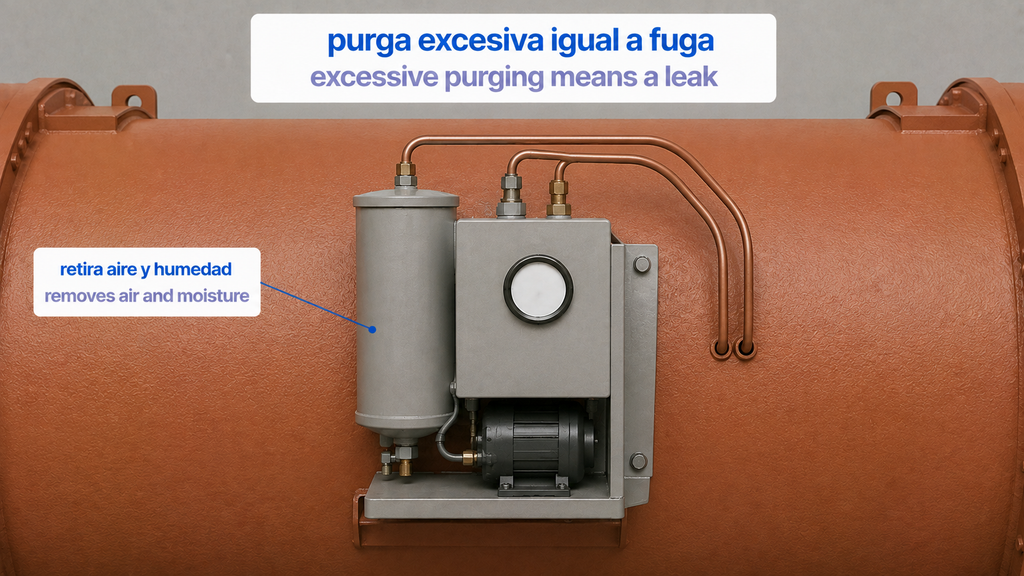

Unidad purgadora

Qué hace

Saca del enfriador el aire y los demás gases no condensables que se meten dentro, y devuelve al circuito el refrigerante que se iría con ellos. En un enfriador de baja presión esto no es un accesorio: el equipo trabaja por debajo de la presión atmosférica, así que una fuga mete aire hacia dentro en vez de dejar salir refrigerante.

Dónde va en el sistema

Colgada del condensador del enfriador, que es donde se acumulan los no condensables porque no condensan a la temperatura de trabajo. Expulsa por su propia línea de descarga.

Condición o caída de presión típica

• Qué cuenta como equipo de baja presión, según el reglamento: un aparato que usa un refrigerante con presión de saturación en fase líquida por debajo de 45 psia a 104 °F. Los ejemplos que cita la norma son R-11, R-123, R-113 y R-245fa.
• El rendimiento de una purgadora se mide como concentración: gramos de refrigerante por gramo de aire en lo que expulsa. Cuanto más bajo, mejor purgadora.
• Condiciones normalizadas de ensayo: presión de condensador a un punto de rocío de 29 °C ±0,5 °C, ambiente a 25 °C ±1 °C, y presión de evaporador a un punto de burbuja de 4 °C o superior.

Señal de que está fallando

• La purgadora trabaja mucho más de lo normal: el enfriador tiene una fuga por la que entra aire. Se busca la fuga; no se deja que la purgadora tape el síntoma.
• Presión de condensación alta con agua de torre fría: hay no condensables acumulados en el condensador.
• Purgadora que no arranca o no evacúa: el aire se queda dentro y el enfriador pierde capacidad.
