Disco de ruptura

En inglés: rupture disc

Dónde te lo encuentras: este componente es propio de los enfriadores centrífugos de baja presión, equipo comercial grande. No aparece en aire acondicionado residencial ni en refrigeración comercial ligera.

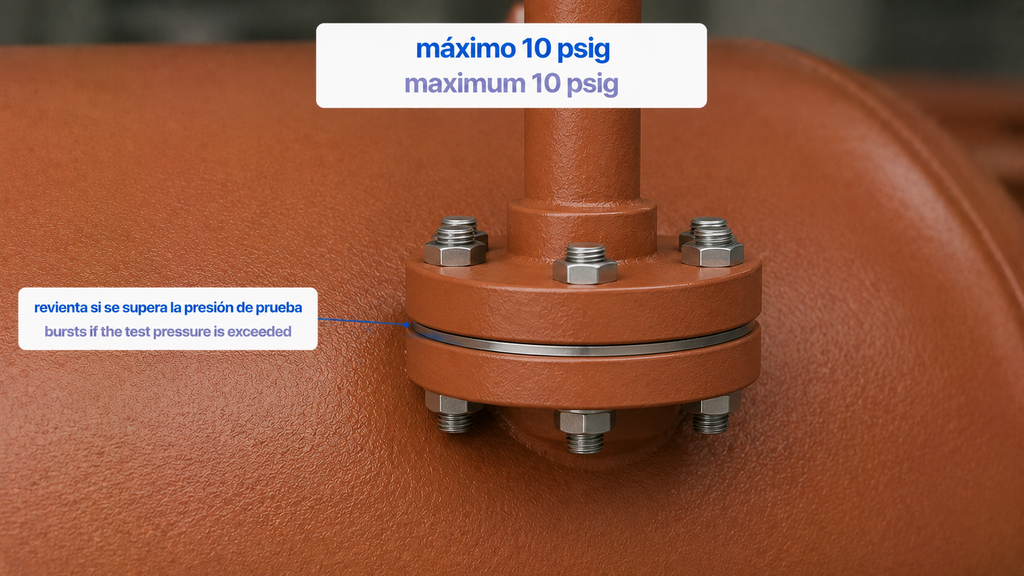

Disco de ruptura entre dos bridas atornilladas, con la conexión que viene del enfriador abajo y el tubo de venteo que sale hacia afuera arriba

Qué hace

Es la protección contra sobrepresión del enfriador. Una lámina calibrada que revienta a una presión concreta y deja salir el refrigerante antes de que el recipiente sufra. Es de un solo uso: cuando rompe, se sustituye.

Dónde va en el sistema

En el recipiente del enfriador centrífugo. En los equipos con el sistema RuptureGuard de Trane el disco va seguido de una válvula de alivio: el disco es la primera barrera y la válvula limita cuánto refrigerante se acaba perdiendo.

Presión o condición típica

  • Presión de rotura del disco en el sistema RuptureGuard de Trane: 15 psig ±2 psig a 115 °F.
  • La válvula de alivio que va detrás abre a 15 psig ±5 % y vuelve a cerrar con estanqueidad de burbuja a 13 psig.
  • Por qué una presión tan baja: un aparato de baja presión usa refrigerante con presión de saturación en fase líquida por debajo de 45 psia a 104 °F, como el R-11 o el R-123. El recipiente no está construido para las presiones de un equipo de alta.

Señales de falla

  • Disco reventado: se perdió carga. Antes de reponer nada hay que averiguar por qué subió la presión.
  • Marcas, abolladuras o corrosión en el disco: un disco dañado puede romper por debajo de su presión nominal.
  • Válvula de alivio retirada para inspección sin poner una pieza de sustitución en su hueco: si el disco rompe en ese momento, el refrigerante sale al cuarto de máquinas.

Para el diagnóstico

  • Si el disco reventó, no lo cambies sin más: busca primero por qué subió la presión.
  • En cada mantenimiento, inspecciona el disco por corrosión, marcas o abolladuras.
  • Sustitúyelo solo por uno con la misma presión nominal y las especificaciones del fabricante del enfriador.

Lecciones donde se estudia

Práctica: Tipo 3, el enfriador de baja presión Examen final — Sección 4: Tipo 3 Simulacro 4 — Sección Tipo 3

Se menciona además en otras 4 lecciones del curso.

Estas lecciones forman parte del Combo Técnico HVAC.
