Ficha de componente

Válvula de carga del evaporador

En inglés: evaporator charging valve

Dónde te lo encuentras: este componente es propio de los enfriadores centrífugos de baja presión, equipo comercial grande. No aparece en aire acondicionado residencial ni en refrigeración comercial ligera.

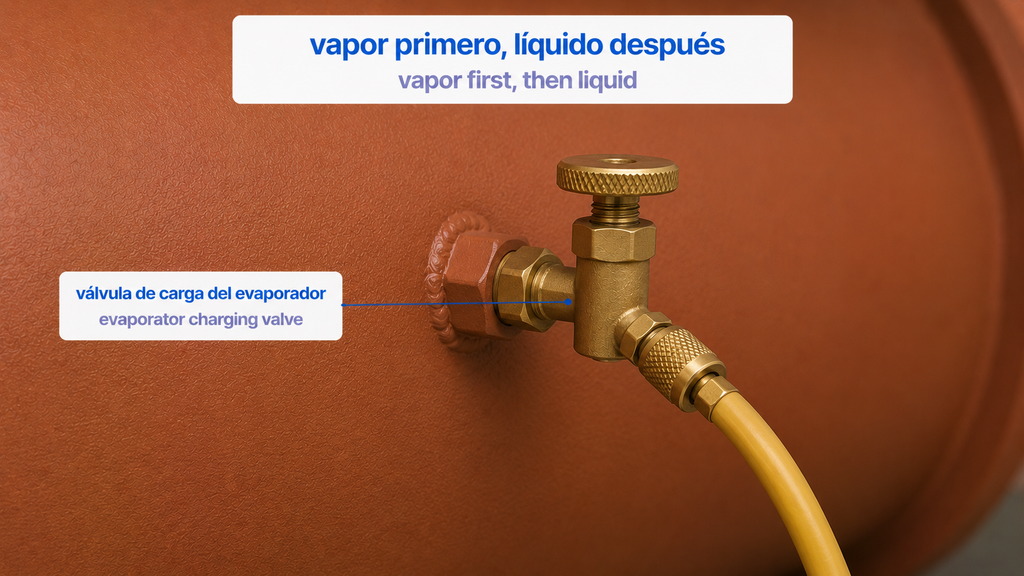

Válvula de carga de ángulo de latón roscada al casco del evaporador de un enfriador, con tapa del vástago, tuerca de empaque y conexión de carga abocinada con tapa y cadena

Qué hace

Es la conexión por la que se mete refrigerante al evaporador del enfriador de baja presión. Tiene ficha propia porque en estos equipos cargar no se parece a cargar un split: el evaporador trabaja en vacío y por dentro de sus tubos circula el agua helada del edificio.

Dónde va en el sistema

En el recipiente del evaporador del enfriador centrífugo de baja presión.

Presión o condición típica

Aquí no hay número que dar, y conviene decirlo claro. Los manuales públicos de instalación, operación y mantenimiento de los enfriadores CenTraVac de Trane no publican el procedimiento de carga: reservan la puesta en marcha a Trane o a un agente autorizado por Trane, y lo que sí dejan escrito es que hay que recuperar el refrigerante para quitar presión antes de abrir el sistema.

Si encuentras una cifra de presión o de temperatura de corte para pasar de vapor a líquido en una web de test de práctica, no está respaldada por el fabricante, y por eso no la vas a ver aquí.

Lo que sí está documentado: el equipo es un aparato de baja presión, con refrigerante de presión de saturación en fase líquida por debajo de 45 psia a 104 °F, y antes de abrirlo hay que evacuarlo a 25 mm Hg absolutos.

Señales de falla

  • Fuga por la conexión de carga: en un equipo que trabaja en vacío, una conexión floja mete aire hacia dentro, y ese aire lo acaba pagando la unidad purgadora.
  • Maniobras de carga con el agua del evaporador parada: por los tubos circula agua del edificio, y ahí el riesgo es congelarla. Es una de las razones por las que el fabricante reserva esta operación a su propio servicio técnico.

Para el diagnóstico

  • Revisa que la tapa esté puesta y apretada, con su junta en buen estado.
  • Comprueba la conexión con detector de fugas antes y después de cargar.
  • En los equipos que trabajan en vacío, una fuga en esta conexión mete aire: vigila el trabajo de la purgadora.

Lecciones donde se estudia

Cuestionario del Módulo 15 Repaso del módulo 15 El ciclo invertido: cómo una bomba de calor saca calor del aire frío

Se menciona además en otras 25 lecciones del curso.

Estas lecciones forman parte del Combo Técnico HVAC.

Fuentes de los datos
  • Trane, manuales de instalación, operac…
  • 40 CFR 82.152
  • 40 CFR 82.156, tabla 1
