Ficha de componente

Válvula perforadora

En inglés: piercing valve

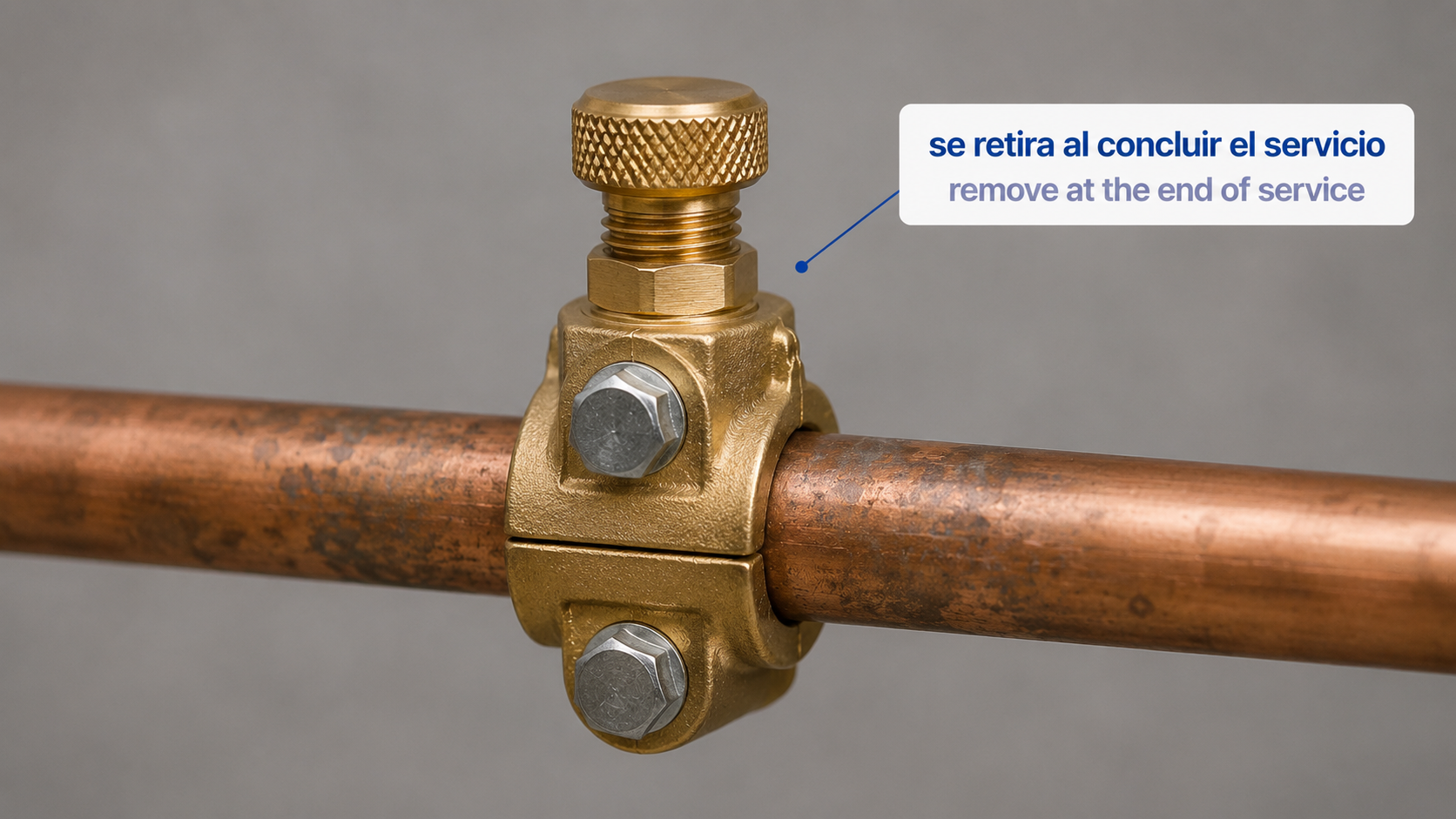

Válvula perforadora de abrazadera instalada en un tubo de cobre, con vástago de hexágono interior, puerto de acceso abocinado con núcleo, tornillos de la abrazadera y su tapa

Qué hace

Es una abrazadera con una aguja que perfora el tubo para dar un puerto de servicio donde no lo hay. Sirve para leer presiones, añadir refrigerante o recuperar la carga en un equipo sellado, normalmente un refrigerador doméstico o un equipo pequeño sin válvulas de acceso.

Dónde va en el sistema

Abrazada sobre la línea, casi siempre sobre el tubo de proceso del compresor. Es una solución de servicio, no una pieza del diseño del equipo.

Presión o condición típica

  • No tiene un valor de presión propio que medir. Lo que hay que tener claro es que es temporal: no debe quedarse puesta de forma permanente y tiende a fugar con el tiempo.
  • Lo correcto al terminar el trabajo es sustituirla por una válvula permanente, por ejemplo una Schrader. La otra salida, si estaba sobre el tubo de proceso, es quitarla con el sistema presurizado y soldar el tubo para dejar el sistema otra vez sellado.

Señales de falla

  • Pérdida lenta de carga en un equipo al que se le hizo servicio: mira primero la perforadora que se quedó puesta.
  • Aceite o suciedad alrededor de la abrazadera: señal clásica de fuga.
  • Junta envejecida: es la parte que falla, y por eso no sirve como válvula definitiva.

Para el diagnóstico

  • Después de instalarla, revisa con detector de fugas o agua jabonosa alrededor de la abrazadera y del vástago.
  • Úsala solo para el servicio que necesitas.
  • Si el equipo va a necesitar servicio otra vez, lo recomendable es cambiarla por una válvula de acceso soldada.

Lecciones donde se estudia

Válvulas de dos posiciones, perforadoras y de baja pérdida Práctica: las válvulas de servicio Válvulas de acceso y conexiones

Se menciona además en otras 3 lecciones del curso.

Estas lecciones forman parte del Combo Técnico HVAC.

Fuentes de los datos
  • ACHR News, Ice Breaker
